PS4 Slim — Artefatti grafici

Riparazione di una PS4 Slim con artefatti grafici, risolta sostituendo l'encoder HDMI MN864729.

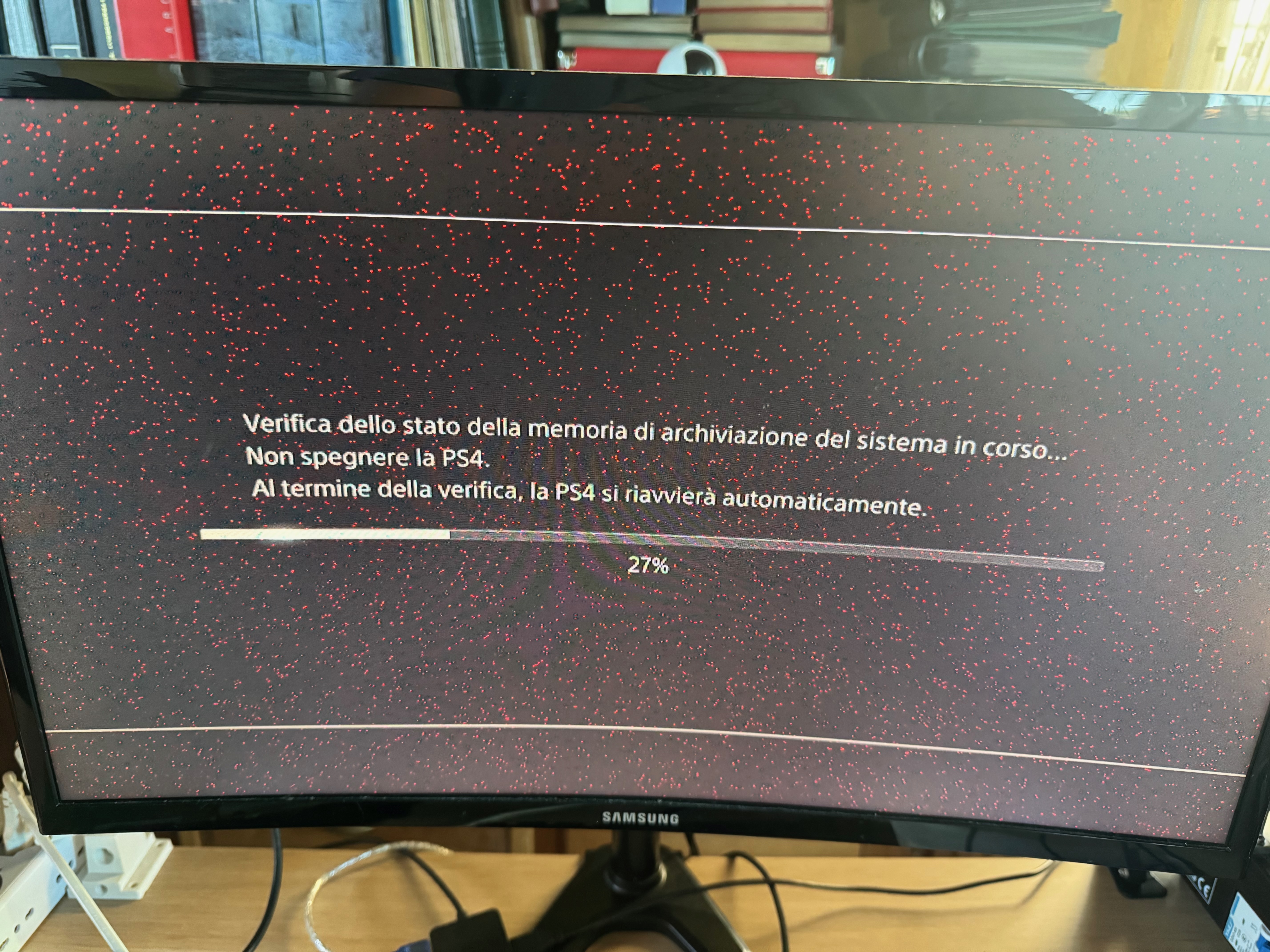

In questo lavoro ho riparato una PS4 Slim che mostrava artefatti video sull’uscita HDMI. La console si accendeva e arrivava a schermo in modalità recovery, ma sullo sfondo comparivano diversi pallini rossi, un sintomo tipico di un problema sulla linea video digitale.

In casi come questo il difetto può dipendere da più punti: cavo HDMI, porta HDMI, filtri oppure encoder HDMI. Prima di sostituire componenti è quindi importante capire se il problema è meccanico, ad esempio una porta danneggiata, oppure elettronico.

Diagnosi

I test sulle console li svolgo sempre in un ambiente controllato, dove so che cavo HDMI e monitor funzionano correttamente. In questo modo posso escludere subito le cause più semplici.

Di solito pulisco la porta HDMI con alcol isopropilico e controllo che il connettore non si muova troppo quando viene inserito. Un movimento eccessivo potrebbe indicare una porta deformata o danneggiata. In questo caso, però, muovendo il cavo non comparivano nuovi artefatti e l’immagine non spariva, quindi il problema non sembrava legato alla porta.

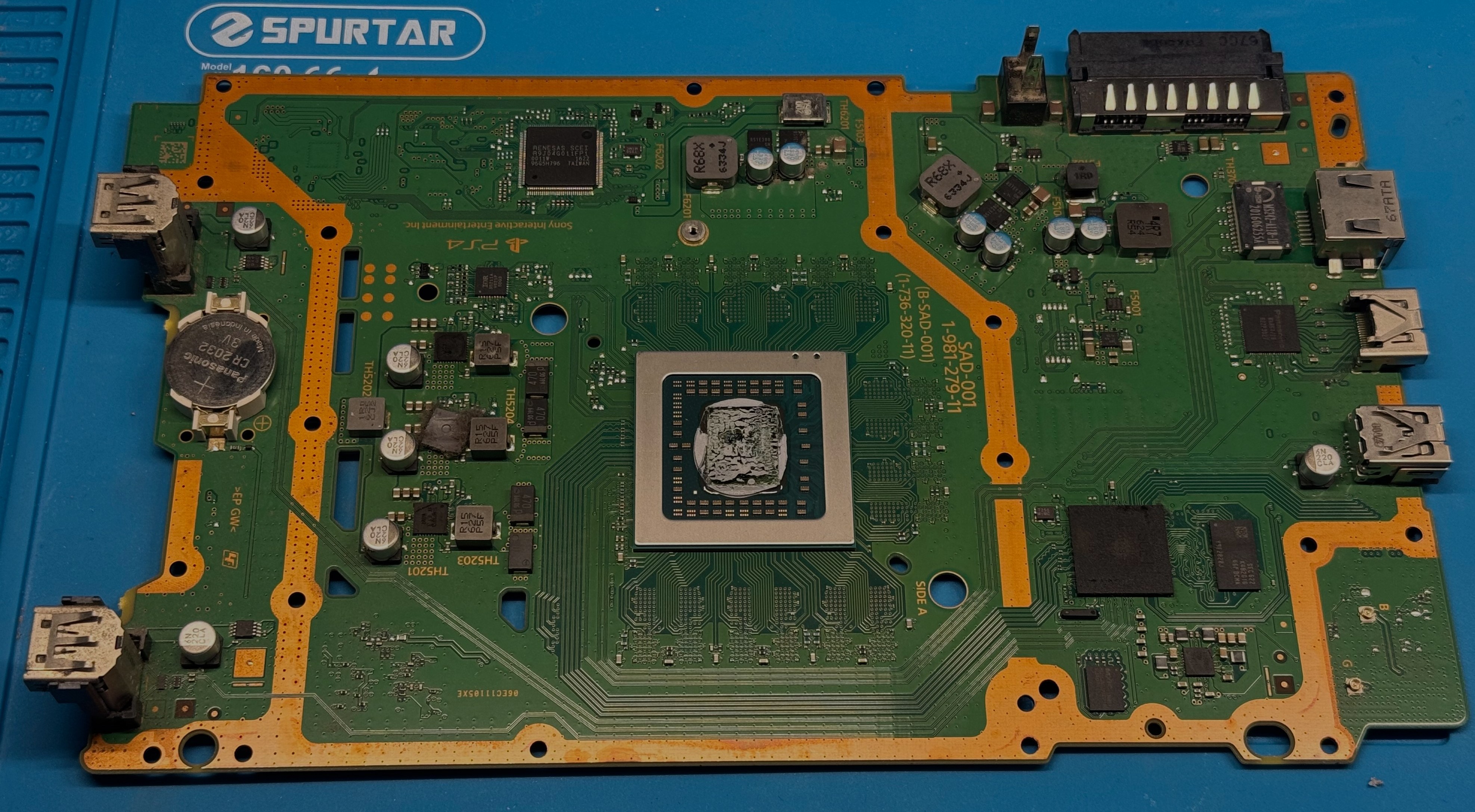

A quel punto ho smontato la console fino ad arrivare alla scheda madre. Successivamente ho controllato i pin della porta HDMI, la continuità dei filtri sulla linea video e il corretto comportamento dei diodi. Questo tipo di difetto è spesso riconducibile all’encoder HDMI, ma prima di sostituirlo preferisco sempre escludere i problemi più evidenti.

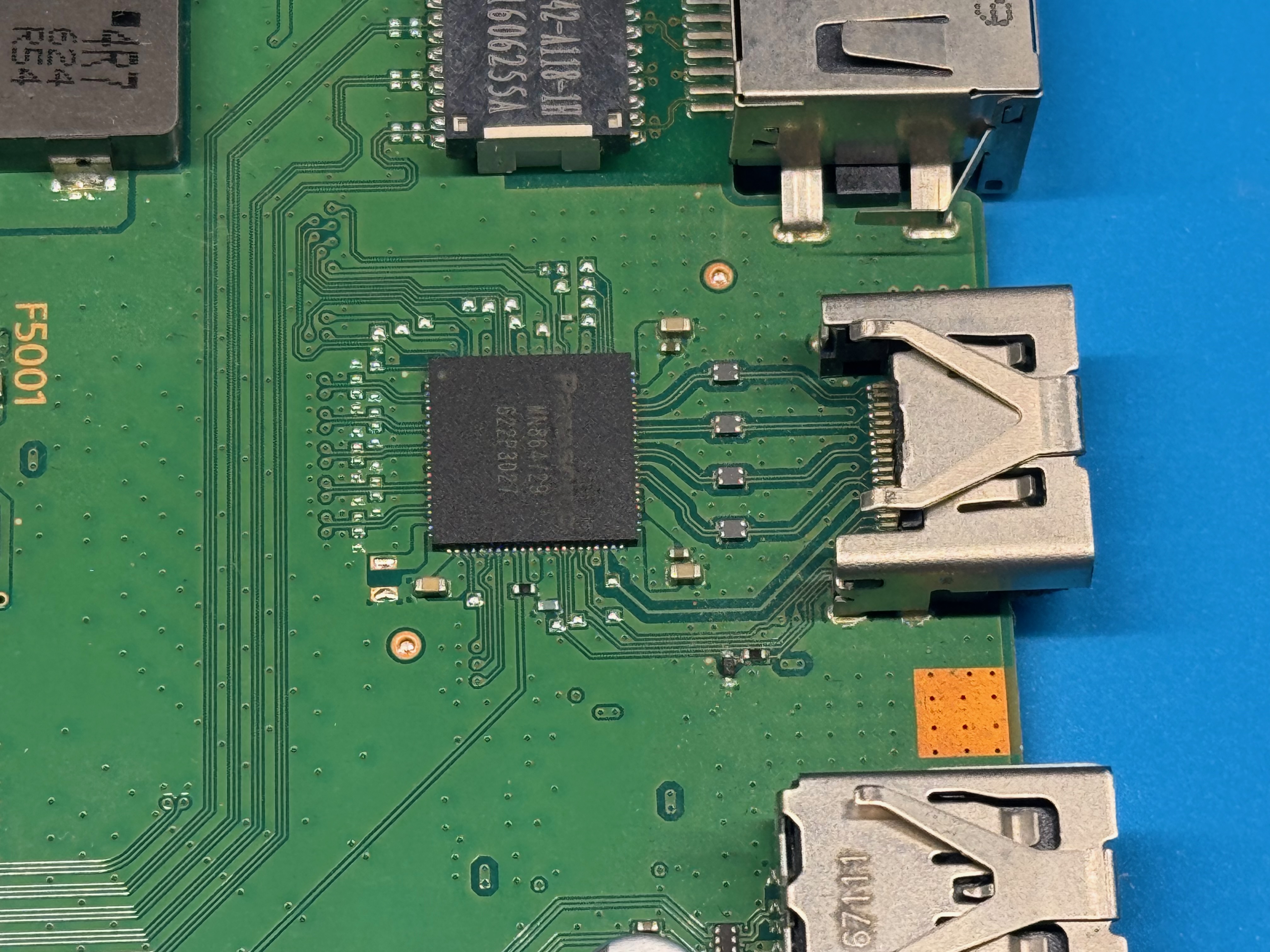

Sulla PS4 Slim, uno dei componenti principali della sezione video è l’encoder HDMI MN864729, che gestisce il segnale proveniente dalla APU e lo invia verso l’uscita HDMI.

Sostituzione dell’encoder

Il difetto si presentava come macchie di colore sull’immagine, non come artefatti 3D attorno ai modelli o durante il rendering. Per questo faceva pensare prima all’encoder HDMI che alla APU. La APU resta comunque una possibilità, ma prima di arrivare a quella conclusione ho deciso di sostituire l’encoder.

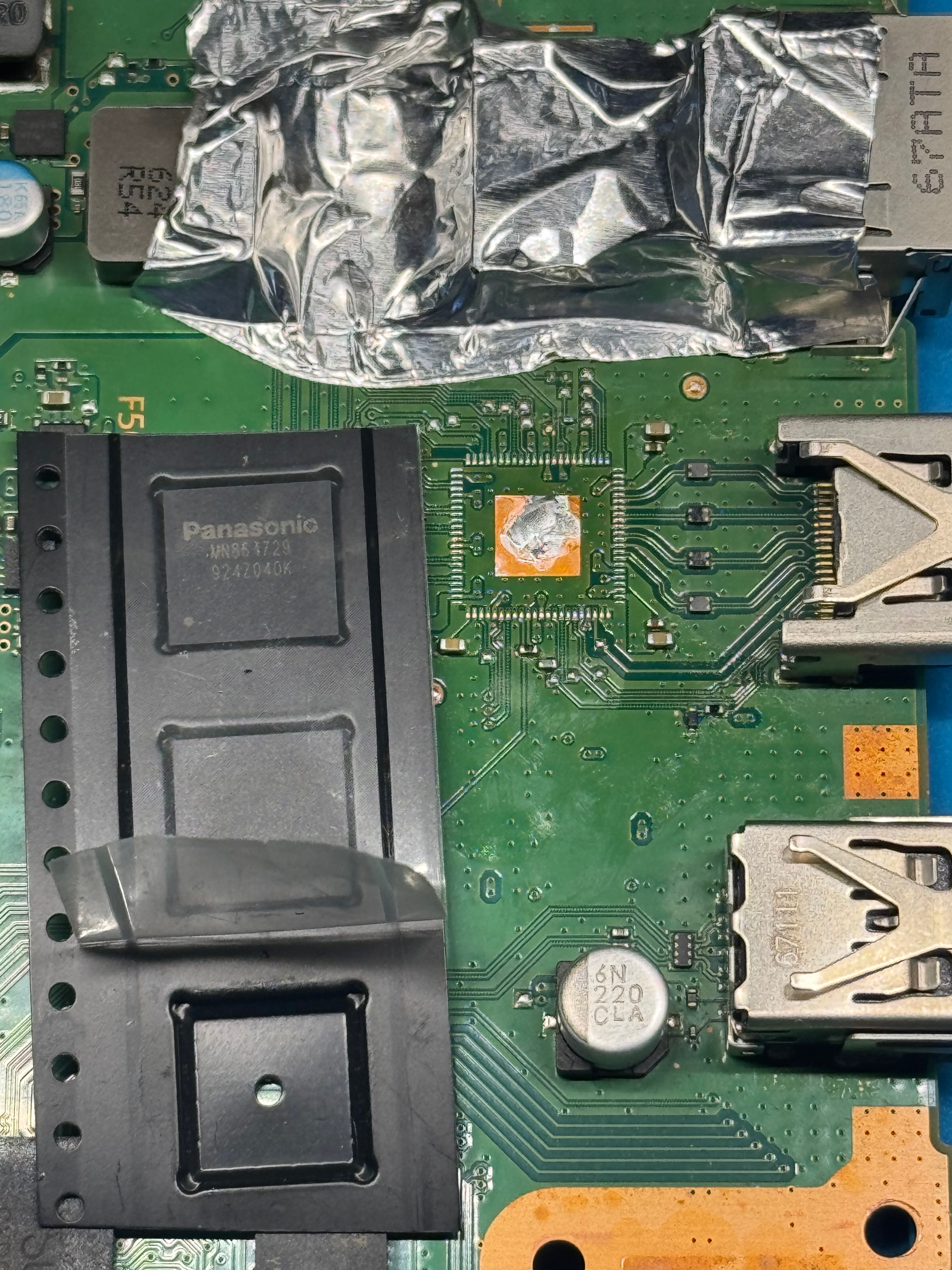

La rimozione è stata fatta con aria calda, scaldando in modo graduale la zona fino a poter sollevare il chip senza forzare e facendo attenzione a non spostare i componenti vicini.

Prima di scaldare è importante proteggere anche i componenti più sensibili attorno alla zona di lavoro. In questo caso ho applicato uno strato di alluminio adesivo sul filtro Ethernet, così da ridurre il rischio di danneggiarlo con il calore.

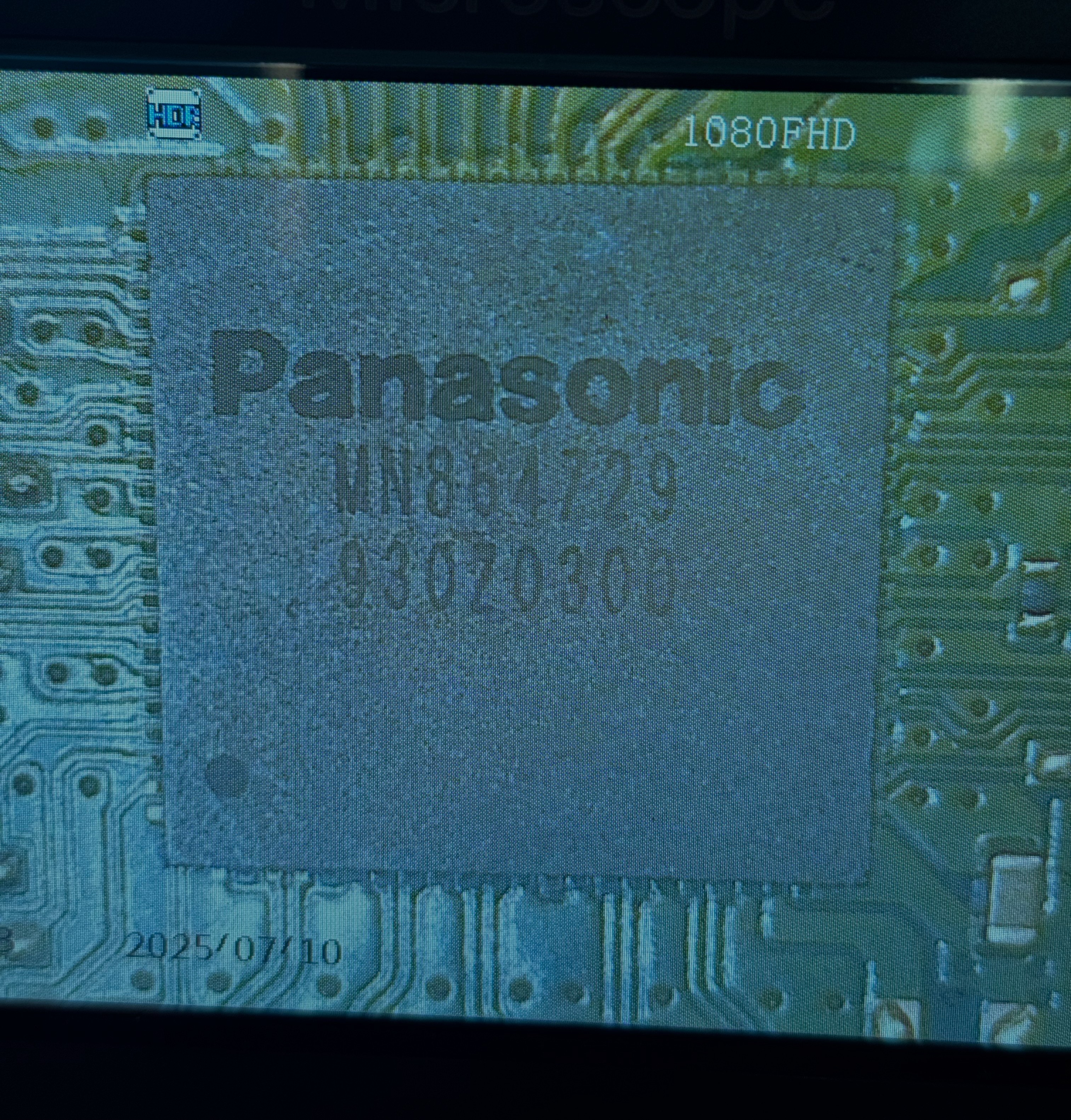

Dopo aver pulito la zona, ho posizionato e installato il nuovo encoder, verificando bene l’allineamento, perché anche un piccolo disallineamento può impedire il contatto corretto tra i pin del chip e i pad della scheda.

Test e considerazioni finali

Dopo la sostituzione ho rimontato la console quanto bastava per eseguire un test video e ho constatato che l’output è tornato pulito e i pallini rossi non erano più presenti. Ho poi effettuato ulteriori prove per verificare il corretto funzionamento della console e la stabilità del segnale.

Questa riparazione è interessante perché il problema non era una semplice porta HDMI danneggiata, ma un difetto più profondo nella sezione video.

La sostituzione dell’encoder ha risolto il problema e fortunatamente ha escluso un guasto alla APU.
